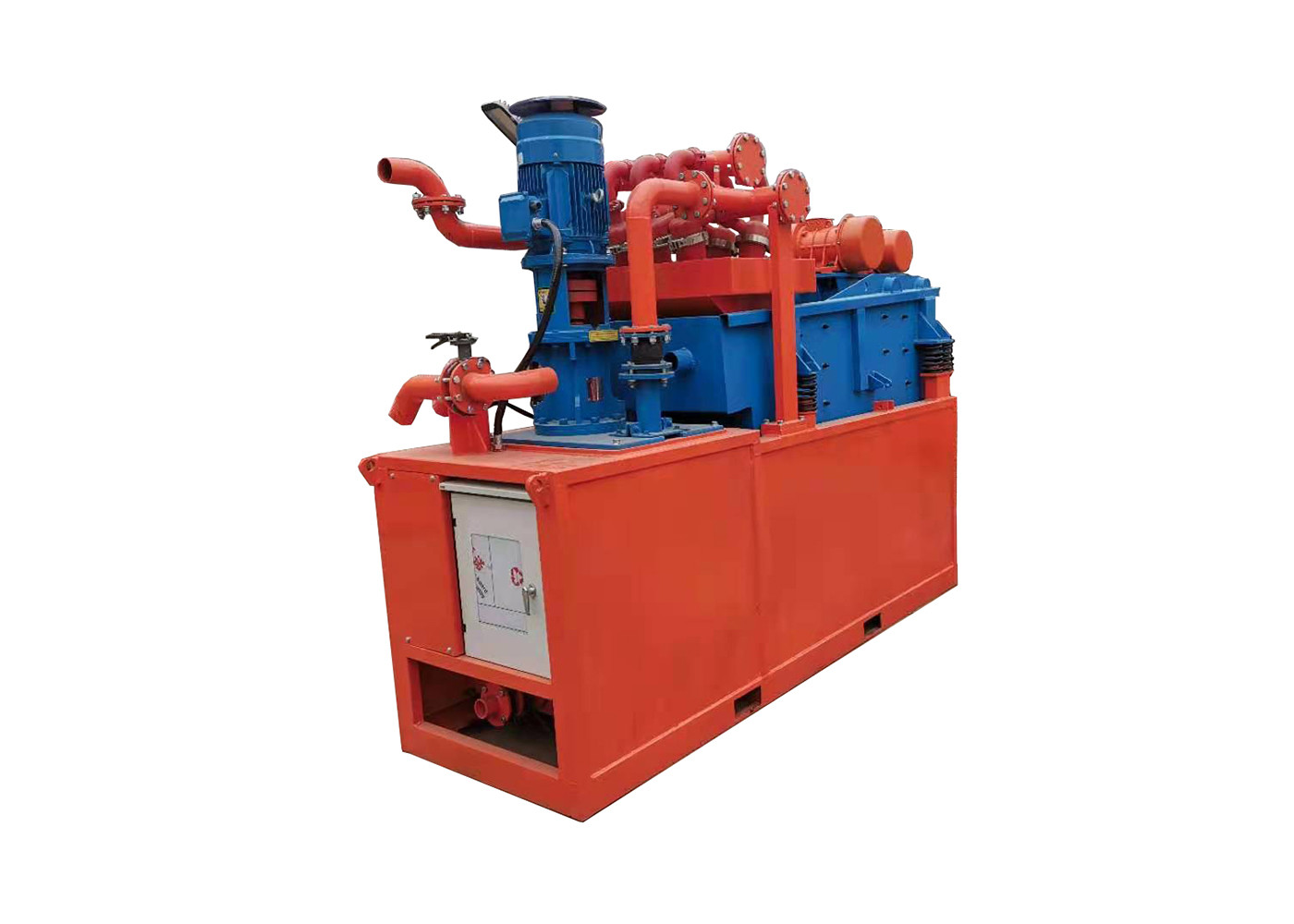

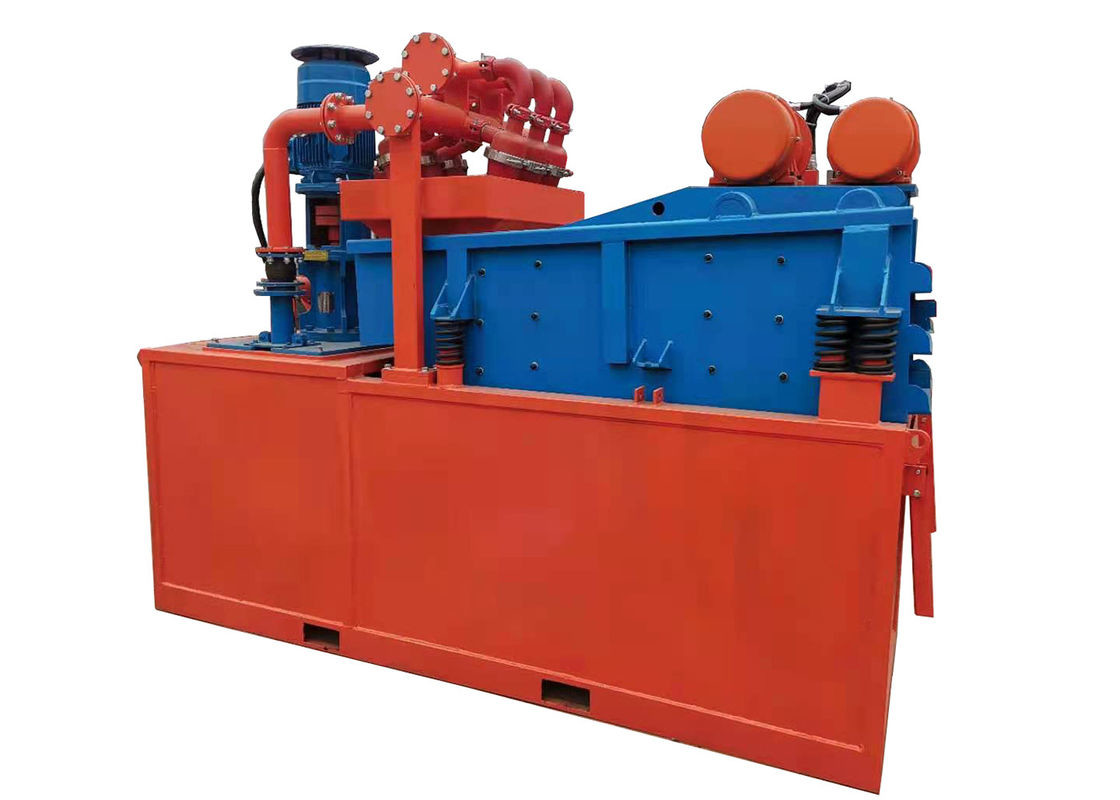

200m³/h HDD-Schlamm-Umwälzanlage 8-Kegel 40 kW Hochleistungs-Schlamm-Umwälzanlage
Einführung
In einem kompletten Schlammrecyclingsystem ist der Schieferschüttler die Ausrüstung der ersten Stufe sowohl für die Feststoffkontrolle als auch für die Schlammreinigung.Schieferschüttler zur Kontrolle von Feststoffen sind Geräte, die während des Umwälzens und Bohrens Bohrspäne aus der Bohrflüssigkeit entfernen.Durch die Verwendung unterschiedlicher Maschendrahtsiebe konnte der Schüttler mit linearer Bewegung die Bohrspäne maximal entfernen und den wertvollen Bohrschlamm für die nachfolgende Behandlung wieder in das Schlammsystem zurückgewinnen.
Produktparameter
| Modell |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Kapazität (m3/h) |
30 |
60 |
120 |
200 |
| Schlammpumpe |
Modell |
DC-EHM-1.5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Leistung (kW) |
7.5 |
11 |
22 |
37 |
| Druck (MPa) |
1,0 ~ 2,0 |
| Schieferschüttler |
Leistung (Kw) |
1.5 |
2 |
3 |
3 |
| Vibrationskraft (KN) |
30 |
40 |
60 |
60 |
|
Bildschirm
Größe (mm)
|
HOCH |
1400 x 600 |
1700 x 700 |
1900 x 1000 |
2100 x 1200 |
| Runter |
1400 x 600 |
1700 x 700 |
1900 x 1000 |
2100 x 1200 |
| Kegelmodell |
FN-100 |
FN-150 |
| Kegelnummer |
3 |
6 |
12 |
8 |
| Trennungsgröße (μm) |
10-30 |
| Gesamtleistung (KW) |
9 |
13 |
25 |
40 |
| System Max.Size (mm) |
1650 x 1450 x 2150 |
2000 x 1600 x 2250 |
2170 x 2000 x 2400 |
2400*2300*2400 |
| Systemgewicht (kg) |
1200 |
1900 |
2500 |
3500 |
Verwendung und Anwendbarkeit
Der Bohrspülungsschieferschüttler ist die primäre Feststoffkontrollausrüstung im Bohrspülungsfeststoffkontrollsystem.
Der Schieferschüttler durchsiebt die Bohrflüssigkeit mit großen Mengen Schnittgut, trennt die großen Feststoffpartikel und schickt die Bohrflüssigkeit zu den nächsten Trenngeräten.
Der Shale Shaker hat die Vorteile einer einfachen Struktur, einer zuverlässigen Leistung, einer großen Entsorgungskapazität, einer langen Lebensdauer und einer einfachen Wartung.
Struktur und Funktionsprinzip
Der Schieferschüttler besteht aus einem Zuführbehälter, einer Basis, einem Siebkasten und einem Vibrationsmotor usw. Sechs Isolationsfedern halten den Siebkasten auf der Basis. Auf der Arbeitsfläche des Siebkastens sind drei gleiche oder unterschiedliche Maschensiebe installiert.
Nachdem der Schieferschüttler die neuesten Errungenschaften bei Siebmaschinen im In- und Ausland absorbiert und die Stärken von Kreis- und geradlinigen Vibrationen integriert hat, erhöht er die Geschwindigkeit des Transports von Bohrklein erheblich und erhöht die Menge der Bohrflüssigkeit durch das Sieb, wodurch ein Anhaften auf dem Sieb vermieden wird .Der Schieferschüttler verwendet doppelte explosionsgeschützte Vibrationsmotoren als Vibrationsquelle und bildet eine geradlinige Bewegung durch die Wirkung von Umkehrrotations-Vibrationsmotoren.Es ist besonders unter Arbeitsbedingungen mit stratigraphischer Schwankung anwendbar.Seine Vorteile werden deutlicher, da die Bohrflüssigkeit eine viel höhere Viskosität hat.
Pic-Show
Behandlungsprozess eines wirtschaftlichen Schlammrückgewinnungssystems
Von Arbeitsmaschinen (oder Absetzbecken) durch Schlammpumpe
(1) Der angesaugte Schlamm wird durch den Schlammprotokollierungstank des Schieferrüttlers geleitet
(2) Vibrationssieb, das in das Schlammrückgewinnungssystem eintritt (3) Die groben Partikel in der Abwasserschlämme werden ausgesiebt und gelangen dann in den Schlammspeicher (4), (5) Saugen aus dem Tank, um den Schlamm mit bestimmter kinetischer Energie zu entfernen der Entsander entlang der Rohrleitung (6) Der Schlammeinlass wird tangential eingespritzt, und der Feinschlamm wird aus der Tropfdüse am unteren Ende des Hydrozyklons in das Vibrationssieb (3) auf dem oberen Feinsieb der ausgetragen.Nach der Feinsiebentwässerung und -siebung wird das relativ trockene Feinschlackenmaterial abgetrennt, und die durch das Feinsieb geleitete Aufschlämmung kehrt wieder in den Aufschlämmungsspeichertank zurück (4) im Inneren.Aber Zyklon (6) Der behandelte saubere Schlamm gelangt aus dem Überlaufrohr des Zyklons (7) in den Zwischenspeicher und wird dann entlang des Gülleauslassrohrs heraustransportiert oder in den Güllespeicher zurückgeführt
(4).Während der Schlammzirkulation hält eine Füllstandsboje zwischen Zwischenlagertank und Güllelagertank(8) den Flüssigkeitsspiegel im Güllelagertank konstant.Sobald die aus dem Aufschlämmungsspeichertank abgegebene Schlammmenge größer ist als die zugeführte, sinkt die Flüssigkeitspegelboje mit dem Abfall des Flüssigkeitspegels.
Zu diesem Zeitpunkt wird der Schlamm im mittleren Speichertank durch das offene Schlammnachfüllrohr in den Schlammspeichertank überführt, und der Flüssigkeitsspiegel steigt und kehrt zu seinem ursprünglichen Zustand zurück.Wenn die Güllezufuhr größer als die Ausgabe ist, läuft der Güllespeichertank über, um ein Überlaufen zu verhindern.Wenn Schlamm höherer Qualität erforderlich ist, kann der Schlammsortierungsprozess im Zyklon wiederholt werden, indem die Gesamtschlammzufuhr reduziert wird.
Pangolin (China) Construction Machinery Co., Ltd. ist ein Bohrmaschinenhersteller mit kompletter Prüfausrüstung und starker technischer Kraft.Unsere Produkte haben eine breite Palette, hohe Qualität, einen angemessenen Preis und eine pünktliche Lieferung, die in Ölfeldern, Bohrungen, Nicht-Aushubfeldern und anderen Industrien weit verbreitet sind.Unsere Produkte werden von den Benutzern allgemein anerkannt und als vertrauenswürdig eingestuft und können den sich ständig ändernden wirtschaftlichen und sozialen Anforderungen gerecht werden.Zu
